G型系列单螺杆泵

概述

     G型单螺杆泵是一种口啮合的密闭式螺杆泵，属转子式容积泵，由于这种泵对介质的适应性强，流动平稳，吸入性能好，压力脉动小，除可以输送各种可流动的介质外，还可以输送高粘度介质、含有硬质悬浮颗粒或固体颗粒的介质、含有纤维的介质，调节性能好，范围宽，效率高，因此，在环境保护、船舶、石油、医药、日化、食品、酿造、建筑、采矿、化学、印刷、造纸、电厂、锅炉等各种行业得到广泛应用。


工作原理

       单螺杆泵是一种内啮合回转式容积泵，主要工作部件是偏心螺杆（转子）和固定的衬套（定子），由于转子、定子的特殊几何形状，分别形成数个单独的密封容腔，转子的运转，将各个密封腔内的介质连续地、匀速地、容积不变地从吸入端输送到压出端。由于有这些特性，单螺杆泵特别适合下列工况的工作：
1.      输送高粘度的介质；
2.      输送含有固体颗粒或纤维的介质；
3.      要求连续、压力稳定、不出现周期性压力波动；
4.      要求搅动小、不破坏被输送介质的固有结构；
5.      低的噪音。



型号说明

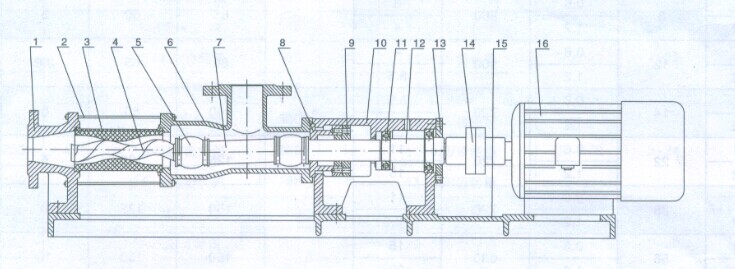

泵的结构






序号

1

2

3

4

5

6

7

8

名称

出料体

拉杆

定子

螺杆轴

万向节

进料体

连接轴

填料座

序号

9

10

11

12

13

14

15

16

名称

填料压盖

轴承座

轴承

传动轴

轴承盖

联轴器

底盘

电机






应用范围

单螺杆泵作为一种通用泵，流量可以根据要求，通过改变速度进行，运行速度可高可低，出口压力可随泵的级数增加而增加，每增加一级 ，压力增加0.6MPa,在以下范围和行业广泛应用：
1.      环境保护：工业污水、生活污水、含有固体颗粒及短纤维的污泥浊水的输送，特别适用于油水分离器、板框压滤机等设备；
2.      船舶工业：轮底清洗、油水、油渣、油污水等介质的输送；
3.      石油工业：输送原油、原油与水的混合物、煤田气和水的混合物、往地层内灌注聚合物等等，从而降低了机械采油、采煤田气的成本，增加了油口采收率；
4.      医药、日化：各种粘稠浆、乳化液、各种软膏化妆品的输送；
5.      食品罐头工业：各种粘稠淀粉、食油、蜂蜜、糖浆、果浆、奶油、鱼糜肉糜以及其下脚料的输送；
6.      酿造工业：各种发酵粘稠浆液、弄酒糟、粮食制品渣、各种酱类、浆类和含有块状固态物的粘液等；
7.      建筑工业：水泥砂浆、石灰浆、涂料及其它糊状体的喷涂与输送；
8.      采矿工业：矿井内的含固体颗粒的地下水和污浆水排送到地面；
9.      化学工业：各种悬浮物、油脂、各种胶体浆、各种粘合剂；
10.  印刷、造纸工业：高粘度油墨、墙纸的PVC高分子塑料糊和各种浓度的纸浆、短纤维浆料的输送。
11.  工业锅炉、电厂：水煤浆的输送。



单螺杆泵的性能表

固定转速时的性能参数                                                                                           表一
型号
流量（m3/h）
压力（Mpa）
允许最高转数（r/min）
电机功率（Kw）
必需汽蚀余量（m）
进口法兰通径（mm）
出口法兰通径（mm）
允许颗粒直径（mm）
允许纤维长度（mm）
G20-1
0.8
0.6
960
0.75
4
25
25
1.5
25
G20-2
1.2
1.5
G25-1
2
0.6
960
1.5
40
32
2
30
G25-2
1.2
2.2
G30-1
5
0.6
960
2.2
50
40
2.5
35
G30-2
1.2
3
G35-1
8
0.6
960
3
65
50
3
40
G35-2
1.2
4
G40-1
12
0.6
960
4
80
65
3.8
45
G40-2
1.2
5.5
G50-1
14
0.6
720
5.5
4.5
100
80
5
50
G50-2
1.2
7.5
G60-1
22
0.6
720
11
5
125
100
6
60
G60-2
1.2
15
G70-1
38
0.6
720
11
150
125
8
70
G70-2
1.2
18.5
G85-1
56
0.6
630
15
150
150
10
80
G85-2
1.2
30
G105-1
100
0.6
500
30
200
200
15
110
G105-2
1.2
55
G135-1
150
0.6
400
45
250
250
20
150
G135-2
1.2
90



单级，由齿轮变速、电磁调整电机加齿轮变速或无级变速电机加齿轮变速时的性能参数  表二
型号
压力0.3Mpa
压力0.6Mpa
可调转速
转数（r/min）
流量（m3/h）
电动机功率（Kw）
转数（r/min）
流量（m3/h）
电动机功率（Kw）
转数（r/min）
流量（m3/h）
电动机功率（Kw）
G20-1
960
0.96
0.75-6级
960
0.8
0.75-6级
125~1250
0.1~1.5
1.1
720
0.8
0.55-8级
720
0.5
0.75-8级
510
0.4
0.55-4级/齿轮箱
510
0.3
0.75-4级/齿轮箱
G25-1
960
2.4
0.75-6级
960
2
1.5-6级
125~1250
0.1~3
1.5
720
1.5
0.55-8级
720
1.27
1.1-8级
510
1.08
0.55-4级/齿轮箱
510
0.9
1.1-4级/齿轮箱
G30-1
960
3.6
1.5-6级
960
3
2.2-6级
125~1250
0.2~4
2.2
720
2.28
1.1-8级
720
1.9
1.5-8级
510
1.63
1.1-4级/齿轮箱
510
1.35
1.5-4级/齿轮箱
G35-1
720
4.8
2.2-8级
720
4.04
3-8级
125~890
0.3~5
3
510
3.36
1.5-4级/齿轮箱
510
2.8
2.2-4级/齿轮箱
380
1.92
1.1-4级/齿轮箱
380
1.60
1.5-4级/齿轮箱
G40-1
510
6.8
2.2-4级/齿轮箱
510
5.6
3-4级/齿轮箱
125~890
0.3~10
4
380
5.1
1.5-4级/齿轮箱
380
4
2.2-4级/齿轮箱
252
2.65
1.1-6级/齿轮箱
252
2.2
1.5-6级/齿轮箱
G50-1
510
13.8
4-4级/齿轮箱
510
11.5
5.5-4级/齿轮箱
80~750
1~18
5.5
380
10.2
4-4级/齿轮箱
380
7.5
5.5-4级/齿轮箱
252
5.6
3-6级/齿轮箱
252
4.4
5.5-6级/齿轮箱
G60-1
510
20.8
7.5-4级/齿轮箱
510
16
11-4级/齿轮箱
63~630
1~20
11
380
15.6
7.5-4级/齿轮箱
380
12
11-4级/齿轮箱
252
7.8
5.5-6级/齿轮箱
252
6
7.5-6级/齿轮箱
G70-1
510
26
11-4级/齿轮箱
510
20
11-4级/齿轮箱
56~560
1~22
11
380
17
7.5-4级/齿轮箱
380
13
11-4级/齿轮箱
252
9.1
7.5-6级/齿轮箱
252
7
7.5-6级/齿轮箱
G85-1
380
32
11-4级/齿轮箱
380
25
15-4级/齿轮箱
37~370
2~24
15
252
21
7.5-6级/齿轮箱
252
16
11-6级/齿轮箱
189
11
5.5-8级/齿轮箱
189
8
11-8级/齿轮箱
G105-1
380
80
15-4级/齿轮箱
380
65
22-4级/齿轮箱
29~290
3~50
22
252
44
15-6级/齿轮箱
252
34
22-6级/齿轮箱
189
29
11-8级/齿轮箱
189
22
15-8级/齿轮箱
G135-1
380
132
37-4级/齿轮箱
380
120
45-4级/齿轮箱
18~180
3~56
45
252
95
30-6级/齿轮箱
252
80
37-6级/齿轮箱
189
65
18.5-8级/齿轮箱
189
53
30-8级/齿轮箱




双级，由齿轮变速、电磁调整电机加齿轮变速或无级变速电机加齿轮变速时的性能参数  表三
型号
压力0.3Mpa
压力0.6Mpa
可调转速
转数（r/min）
流量（m3/h）
电动机功率（Kw）
转数（r/min）
流量（m3/h）
电动机功率（Kw）
转数（r/min）
流量（m3/h）
电动机功率（Kw）
G20-2
960
0.96
1.5-6级
960
0.8
1.5-6级
125~1250
0.1~1.5
1.5
720
0.8
1.1-8级
720
0.5
1.5-8级
510
0.4
1.1-4级/齿轮箱
510
0.3
1.1-4级/齿轮箱
G25-2
960
2.4
1.5-6级
960
2
2.2-6级
125~1250
0.1~3
2.2
720
1.5
1.1-8级
720
1.27
1.5-8级
510
1.08
1.1-4级/齿轮箱
510
0.9
1.5-4级/齿轮箱
G30-2
960
3.6
3-6级
960
3
3-6级
125~1250
0.2~4
3
720
2.28
1.5-8级
720
1.9
2.2-8级
510
1.63
1.5-4级/齿轮箱
510
1.35
2.2-4级/齿轮箱
G35-2
720
4.8
3-8级
720
4.04
4-8级
125~890
0.3~5
4
510
3.36
2.2-4级/齿轮箱
510
2.8
3-4级/齿轮箱
380
1.92
1.5-4级/齿轮箱
380
1.60
2.2-4级/齿轮箱
G40-2
510
6.8
4-4级/齿轮箱
510
5.6
5.5-4级/齿轮箱
125~890
0.3~10
5.5
380
5.1
3-4级/齿轮箱
380
4
4-4级/齿轮箱
252
2.65
2.2-6级/齿轮箱
252
2.2
3-6级/齿轮箱
G50-2
510
13.8
5.5-4级/齿轮箱
510
11.5
7.5-4级/齿轮箱
80~750
1~18
7.5
380
10.2
4-4级/齿轮箱
380
7.5
5.5-4级/齿轮箱
252
5.6
3-6级/齿轮箱
252
4.4
5.5-6级/齿轮箱
G60-2
510
20.8
15-4级/齿轮箱
510
16
15-4级/齿轮箱
63~630
1~20
15
380
15.6
11-4级/齿轮箱
380
12
15-4级/齿轮箱
252
7.8
7.5-6级/齿轮箱
252
6
11-6级/齿轮箱
G70-2
510
26
15-4级/齿轮箱
510
20
18.5-4级/齿轮箱
56~560
1~22
18.5
380
17
11-4级/齿轮箱
380
13
15-4级/齿轮箱
252
9.1
11-6级/齿轮箱
252
7
11-6级/齿轮箱
G85-2
380
32
18.5-4级/齿轮箱
380
25
22-4级/齿轮箱
37~370
2~24
22
252
21
15-6级/齿轮箱
252
16
18.5-6级/齿轮箱
189
11
15-8级/齿轮箱
189
8
15-8级/齿轮箱
G1052
380
80
30-4级/齿轮箱
380
65
37-4级/齿轮箱
29~290
3~50
37
252
44
30-6级/齿轮箱
252
34
30-6级/齿轮箱
189
29
22-8级/齿轮箱
189
22
22-8级/齿轮箱
G135-2
380
132
55-4级/齿轮箱
380
120
75-4级/齿轮箱
18~180
3~56
75
252
95
55-6级/齿轮箱
252
80
75-6级/齿轮箱
189
65
37-8级/齿轮箱
189
53
45-8级/齿轮箱




单、双级水煤浆工作泵的性能参数                                                                        表四
  泵      型
流量
（m3/h）
工作压力
（Mpa）
转数
（r/min）
齿轮减速配套调整电机
（Kw）
G30-2
~1
1.2
30~300
YCT160/4A-2.2
G35-2
~2
1.2
30~300
YCT160/4A-2.2
G40-2
~3
1.2
30~280
YCT160/4A-3
G50-1
~4.5
0.6
28~280
YCT180/4A-4
G50-2
~4.5
1.2
28~280
YCT200/4A-5.5
G60-1
~6.5
0.6
25~250
YCT200/4A-5.5
G60-2
~6.5
1.2
25~250
YCT200/4B-7.5
G70-1
~8
0.6
25~250
YCT200/4B-7.5
G85-1
~12.5
0.6
18~180
YCT225/4A-11
G105-1
~20
0.6
14~140
YCT225/4B-15
G135-1
~35
0.6
10~100
YCT250/4B-22
说明：1.以上性能参数是常温清水试验时的试验数据；
      2.对于不同的介质、不同的转速，性能参数都将变化，其流量值与浓度、粘度成反比，与转速成正比；
      3．用户必须根据使用要求、输送介质的状况、选型原则选择泵的类型，或者和本公司技术部门协商来决定泵的类型；
      4.对于水煤浆泵传动形式为齿轮调整配套电磁调速电机或机械无极变速电机，流量随转速变化无极可调。
