本系列气动隔膜泵具有设计简单、高可靠性的空气换向阀，能保证不停机而发生昂贵的停工费用。所有空气阀部件可在不拆开流体部分的情况下进行更换。铝质部件经特殊处理能抵御不洁空气造成腐蚀的向阀中塑料材质的滑块坚固耐用，不易损坏，无需润滑，保证气路畅通，换向灵活。

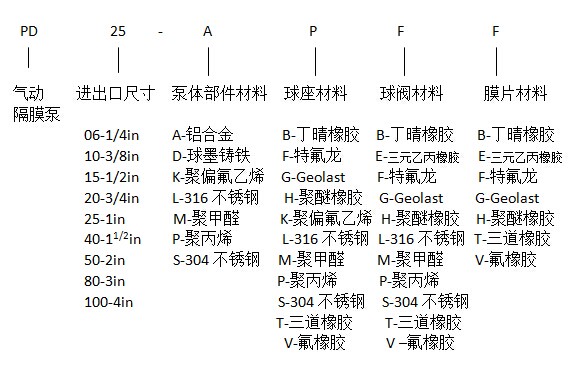

型号意义
技术参数
|
型号 |
进出口尺寸(in) |
压缩空气入口（in） |
最大自吸高度（m） |
最大流量（l/min） |
最大扬程（m） |
最大空气供给压力（bar） |
允许通过最大颗粒直径（mm） |
重量（kg） |
|
PD06 |
1/4 |
1/4 |
3 |
17 |
70 |
7 |
0.5 |
1.1~1.5 |
|
PD10 |
3/8 |
1/4 |
3 |
26 |
70 |
7 |
1.5 |
2.5~2.7 |
|
PD15 |
1/2 |
1/4 |
4 |
50 |
70 |
7 |
3 |
2.7~3.7 |
|
PD20 |
3/4 |
1/4 |
4 |
50 |
70 |
7 |
3 |
8.2~15 |
|
PD25 |
1 |
1/2 |
5 |
150 |
70 |
7 |
4 |
8.2~15 |
|
PD40 |
11/2 |
1/2 |
5 |
340 |
70 |
7 |
5 |
15.2~38.6 |
|
PD50 |
2 |
1/2 |
5 |
570 |
70 |
7 |
6 |
27~65 |
|
PD80 |
3 |
3/4 |
5 |
1000 |
70 |
7 |
10 |
75 |
|
PD100 |
4 |
3/4 |
5 |
1000 |
70 |
7 |
10 |
75 |
性能曲线
